“Entendiendo las necesidades de las áreas de negocio de la compañía”



Diagrama lógico de red

 Diagrama lógico de red

Diagrama de red de café internet

 Diagrama de red de café internet

1. Cuales son los elementos pasivos y los elementos activos dentro del cableado estructurado y especifique porque esta clasificación.

Los dispositivos activos son aquellos que se encargan de distribuir en forma activa la informaciòn  a travez de una red, como concentradores,switches,modems etc. estos se encargan de distribuir banda ancha  a determinada cantidad de equipos en una red.

Los dispositivos activos, son aquellos dispositivos electrónicos que distribuyen de forma activa la información a través de la red.

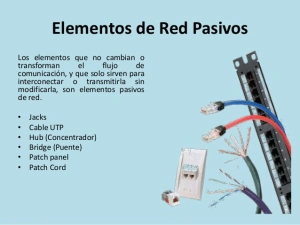

Los elementos pasivos de una red es un conjunto de dispositivos con la capacidad de interconexión para la poder transmitir los datos el cual permite compartir cualquier tipo de información mediante la capa física de Ethernet que son de dos tipos de elementos pasivos y activos.

Los dispositivos pasivos, son los encargados de interconectar  los enlaces de la red de datos el cual están normados internacionalmente.

1. Analice los tipos de ponchado en un cable UTP y en qué momentos debe usarse un cable directo y un cable cruzado.

un cable cruzado se utiliza para conectar dos dispositivos del mismo tipo, como por ejemplo un PC a una PC o un switch a otro switch. Por otro lado, el cable directo conecta dos dispositivos diferentes entre sí, como por ejemplo un PC y un switch.

Si tuviésemos dos ordenadores conectados directamente entre sí intentando transmitir datos a través del TX, sus señales chocarían y no se conseguiría ninguna transmisión en el RX. Por lo tanto, ninguno de los ordenadores recibiría una señal. Es por este motivo que necesitaríamos el cable cruzado para este tipo de conexiones entre dos PCs. Dado que este tipo de cable se cruza, la señal enviada en el cable TX desde el PC 1 puede ser recibida en el cable RX del PC 2; de ahí que los cables cruzados sean la mejor opción para conectar dos dispositivos iguales.

-¿Qué pasa cuando tenemos un switch en el medio de la conexión entre ordenadores? Los switches están diseñados para asistir en la comunicación entre dos ordenadores a través del cruce de transmisiones interno. El PC 1 envía sus datos a través del cable de TX y el switch los recibe en su cable RX; este los transmiste entonces a través de su cable de TX, y el PC 2 finalmente los recibe en su cable RX. El mismo procesor sucedería de igual forma en la dirección opuesta. Por lo tanto, en este caso, podríamos entonces utilzar un cable recto para nuestra conexión ordenador a ordenador.

--¿Qué pasa entonces si tenemos dos switches? Los dos switches cruzarían el cable por separado, originando así la transmisión cruzada entre los switches. Como se mencionó anteriormente, dos dispositivos iguales necesitarían un cable cruzado para realizar la conexión. En el diagrama de arriba podemos ver que: (1) Cuando el PC 1 se conecta al Switch 1, necesitamos un cable directo.

Cuando el Switch 1 se conecta al Switch 2, necesitamos un cable cruzado.(3) (4)Cuando el Switch 2 se conecta a la PC 2, necesitamos un cable directo.

1. Investigue acerca de las organizaciones encargadas de la normatividad en el cableado estructurado y de qué estándares han publicado.

Dentro de la planificación de un proyecto de infraestructura, no solo se debe de tomar en cuenta el concreto a utilizar, hierro o si se implementará alguna fachada de vidrio en especial. Ahora ante la necesidad del usuario de estar conectado en todo momento, el diseño de las obras constructivas ha viajado más allá de los elementos básicos y es ahí donde entra en juego los sistemas de cableado estructurado, una red estructural indispensable en la actualidad.

 LAS 5 PRINCIPALES ORGANIZACIONES QUE RIGEN LAS NORMAS DEL CABLEADO ESTRUCTURADO SON:

TIA: Telecommunications Industry Association.

Asociación de la Industria de Telecomunicaciones. Es la principal asociación comercial que representa el mundial de la información y la comunicación (TIC) a través de la elaboración de normas, los asuntos de gobierno, oportunidades de negocios, inteligencia de mercado, la certificación y en todo el mundo el cumplimiento de la normativa ambiental.

EIA: Electronics Industry Association Hoy en día Electronics Industry  Alliance.

 es una organización formada por la asociación de las compañías electrónicas y de alta tecnología de los Estados Unidos, cuya misión es promover el desarrollo de mercado y la competitividad de la industria de alta tecnología de los Estados Unidos con esfuerzos locales e internacionales de la política.

IEEE: Institute of Electrical and Electronics Engineers.

el Instituto de Ingenieros Eléctricos y Electrónicos.

La asociación está cargada con este nombre y es el nombre legal completo. Sin embargo, como la mayor asociación profesional técnica del mundo, miembros de IEEE ha sido durante mucho tiempo compuesto por ingenieros, científicos y profesionales asociados. Estos incluyen los informáticos, desarrolladores de software, profesionales de tecnología de la información, físicos, médicos, y muchos otros.

ISO: International Organization for Standardization

Organización Internacional de Normalización  es el mayor desarrollador mundial de las Normas Internacionales voluntarias.

ANSI: American National Standards Institute

Es una organización sin ánimo de lucro que supervisa el desarrollo de estándares para productos, servicios, procesos y sistemas en los Estados Unidos. ANSI es miembro de la Organización Internacional para la Estandarización (ISO) y de la Comisión Electrotécnica Internacional (International Electrotechnical Commission, IEC).

NORMAS ESTABLECIDAS EN CONJUNTO POR ANSI/TIA/EIA:

- ANSI/TIA/EIA-568-B

- TIA/EIA 568-B1

- TIA/EIA 568-B2

- TIA/EIA 568-B3

- ANSI/TIA/EIA-569-A

-ANSI/TIA/EIA-570-A

-ANSI/TIA/EIA-606-A

-ANSI/TIA/EIA-607

-ANSI/TIA/EIA-758

-TIA/EIA-606

-ANSI/TIA/EIA- 568

-TIA/EIA TSB-67

-TIA/EIA TSB-72

-EIA/TIA 568-A

NORMAS ESTABLECIDAS POR IEEE:

IEEE 802.1

IEEE 802.2

IEEE 802.3

IEEE 802.3 1983

IEEE 802.4

IEEE 802.5

IEEE 802.6

IEEE 802.7

IEEE 802.8

IEEE 802.9

IEEE 802.10

IEEE 802.11

IEEE 802.12

IEEE 802.13

IEEE 802.14

IEEE 802.15

IEEE 802.16

IEEE 802.17

IEEE 802.18

NORMAS ANSI/TIA/EIA:

ANSI/TIA/EIA-568-B

Cableado de Telecomunicaciones en Edificios

Comerciales. (Cómo instalar el Cableado)

– TIA/EIA 568-B1 Requerimientos generales

– TIA/EIA 568-B2 Componentes de cableado mediante

par trenzado balanceado

– TIA/EIA 568-B3 Componentes de cableado, Fibra

óptica

 ANSI/TIA/EIA-569-A

Normas de Recorridos y Espacios de Telecomunicaciones

en Edificios Comerciales (Cómo enrutar el cableado)

ANSI/TIA/EIA-570-A

Normas de Infraestructura Residencial de

Telecomunicaciones

 ANSI/TIA/EIA-606-A

Normas de Administración de Infraestructura de

Telecomunicaciones en Edificios Comerciales

 ANSI/TIA/EIA-607

Requerimientos para instalaciones de sistemas de puesta

a tierra de Telecomunicaciones en Edificios Comerciales.

ANSI/TIA/EIA-758

Norma Cliente-Propietario de cableado de Planta Externa

de Telecomunicaciones.

Lista de Materiales

- Cable Utp:                $200.000

- Tijeras:                     $15.000

- Conectores rj45:      $50.000

- Ponchadora:             $36.000

-Tester:                        $35.000

- Canaletas:                $50.000

- Modem                    $145.000

- Switch:                     $200.000

- Mano de Obra:        $600.000

Total Gastos           1'331.000
